スイッチ操作 おしらせ君

製品品番:MD-SWFBD-01

希望小売価格:4,500円(税込4,950円)

製品概要

スイッチ操作 おしらせ君の写真 「スイッチ操作 おしらせ君」は、市販の各種操作スイッチの操作状況を振動、光、音でお知らせするスイッチ操作フィードバック装置です。
スイッチ入力コネクタに接続したスイッチの操作に連動して、振動モーター、LED、ブザーがON/OFFすることで、操作者にスイッチ操作のフィードバックを行います。また、リレー出力を使用するとスイッチ操作フィードバックを行いつつ、他の機器を操作するスイッチとしても使用できます。
スイッチ操作の練習や、スイッチの不具合の診断(断線や接触不良が疑われる場合など)にもお使いいただけます。

特長

振動、光、音の3種類のフィードバック出力
本体に内蔵された振動モーター、LED、ブザー、により、入力スイッチの操作に連動して振動、光、音の3種類のフィードバック出力が可能です。各フィードバック出力は個別に有効/無効を設定できます。
リレー出力機能で他の機器も操作可能
入力スイッチに連動するリレー出力を搭載しています。本機のリレー出力を操作したい機器のスイッチ入力に接続すれば、スイッチ操作のフィードバックを行いつつ機器の操作が可能です。
※リレー出力機能を使用するには3.5mmモノラル接続ケーブル(別売)が必要です。
電池駆動で配線スッキリ
電池駆動(単4形電池×2本)なのでACアダプターの配線やコンセントの場所を気にせずに設置できます。

製品写真

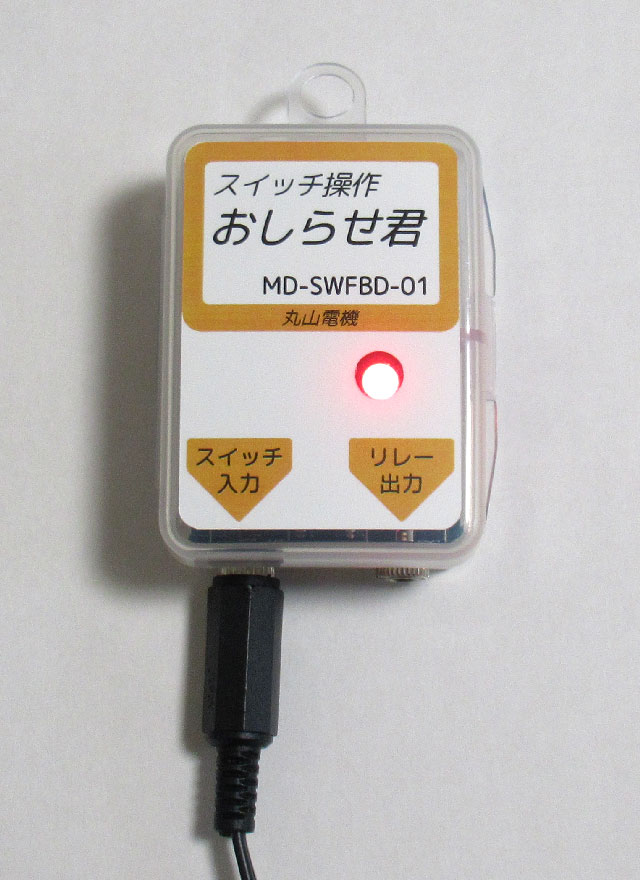

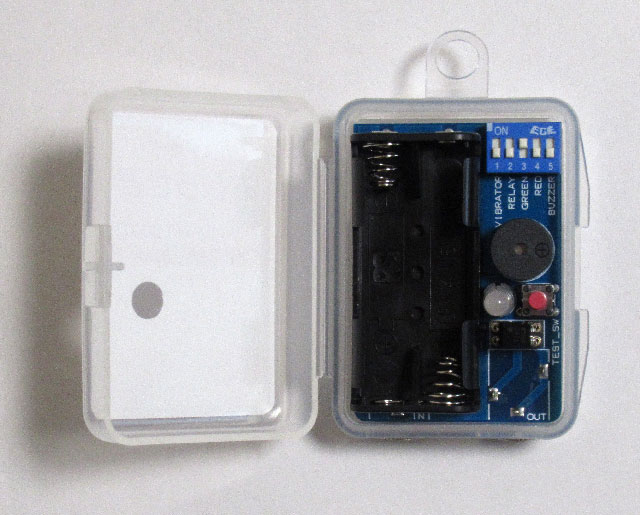

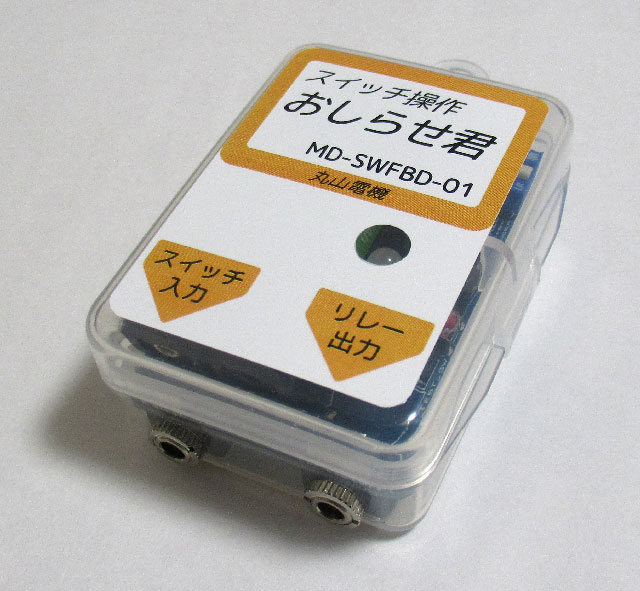

外観 ケースを開いた状態 LED緑点灯 LED赤点灯

仕様および価格

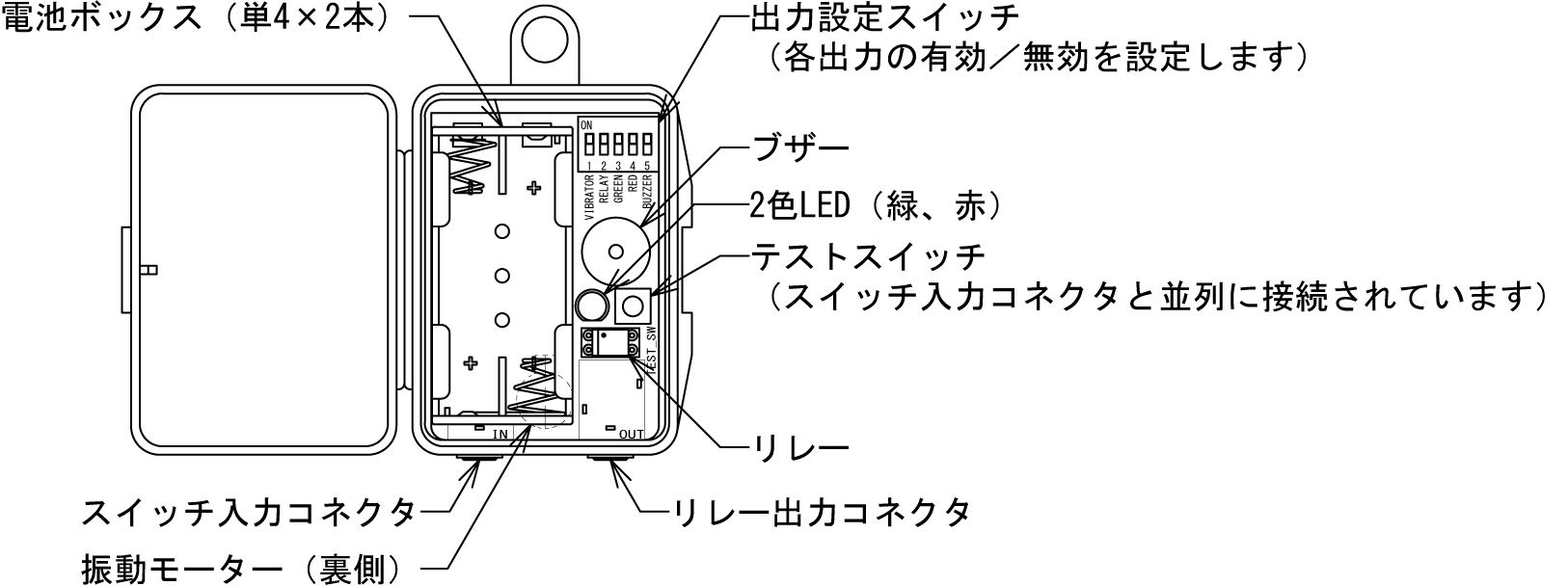

各部の名称
製品名
スイッチ操作 おしらせ君
型番
MD-SWFBD-01
希望小売価格
4,500円(税込4,950円)
出力種類
振動モーター、LED 緑、LED 赤、ブザー、リレー
消費電流
(電池電圧3V 時)
振動モーター:約70mA、LED緑:約10mA、LED赤:約7mA、
ブザー:約13mA、リレー:約9mA
スイッチ入力コネクタ
3.5mmモノラルジャック
リレー出力コネクタ
3.5mmモノラルジャック
リレー仕様
フォトMOSリレー(1a接点) 最大定格:DC40V、2A
電源
単4形アルカリ乾電池×2本
本体寸法
約51mm(W)×66mm(D)×28mm(H)(突起部は含まず)
本体重量
約60g(電池含む)
付属品
取扱説明書及び保証書、単4形アルカリ乾電池×2本

※商品の外観・仕様・価格は商品改良のために予告なく変更することがありますので、あらかじめご了承下さい。

オプション製品

製品名
3.5mmモノラル接続ケーブル1.0m 型番:235PP-10
希望小売価格
600円(税込660円)
製品写真


3.5mmモノラル接続ケーブル1.0m 型番:235PP-10

製品名
3.5mmモノラル接続ケーブル2.0m 型番:235PP-20
希望小売価格
600円(税込660円)
製品写真


3.5mmモノラル接続ケーブル2.0m 型番:235PP-20
