マルチベッドコントローラー
赤外線タイプ

型番:MD-MBC-01A

価格:98,000円(税込107,800円)

製品概要

マルチベッドコントローラー 赤外線タイプの写真

「マルチベッドコントローラー 赤外線タイプ」は、赤外線信号で介護用電動ベッドを操作できる製品です。ベッド標準の手元スイッチの操作が難しい方でも、意思伝達装置等の赤外線リモコン機能を使用してベッドの操作を行えます。スマートスピーカーとスマートリモコンを組み合わせて音声での操作も可能です。また、任意の角度で頭(背)上げ動作を制限できる安全機能により、頭の上げすぎによる姿勢崩れを防止でき安心してお使いいただけます。お使いのベッドに合わせてパラマウントベッド用とプラッツ用の2種類からお選びいただけます。

使い方

  • 機器の構成

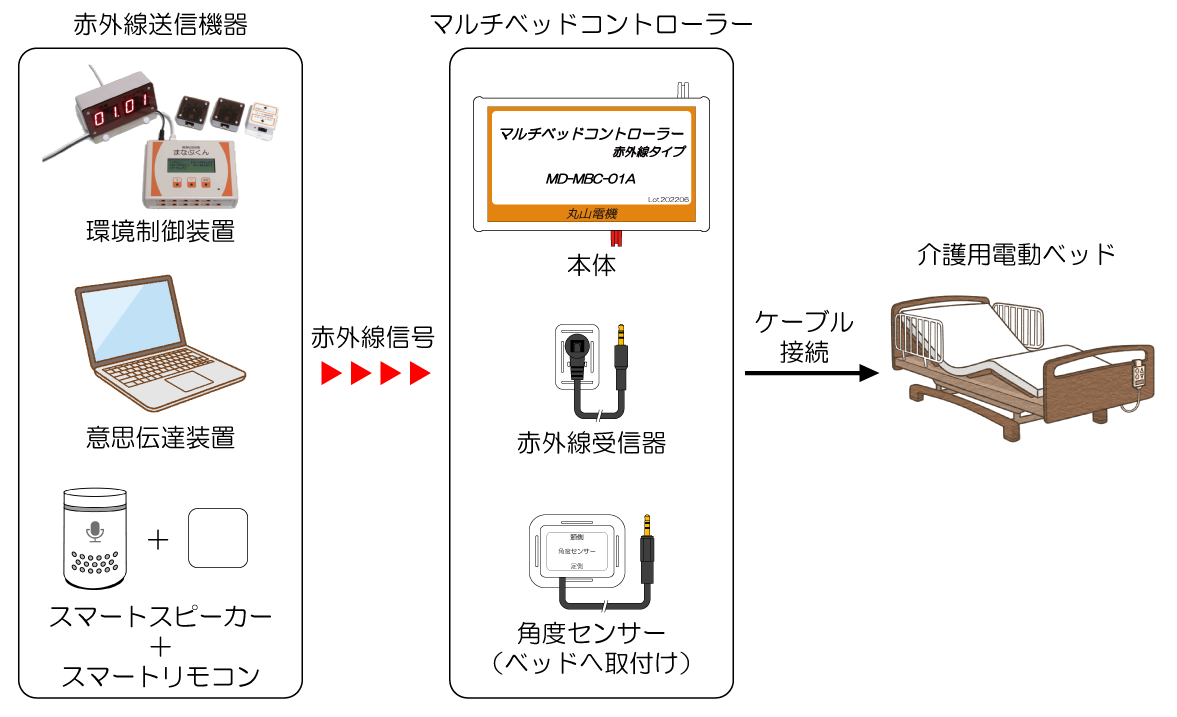

    マルチベッドコントローラー 赤外線タイプの構成図
  • 本製品は、上図のような構成で使用します。赤外線受信器を信号が受信できる位置、角度センサーをベッドの頭側ボトム裏側に固定し、ケーブルを本体に接続します。介護用電動ベッドと本体をベッド接続ケーブルで接続します。

  • 赤外線送信機器の学習

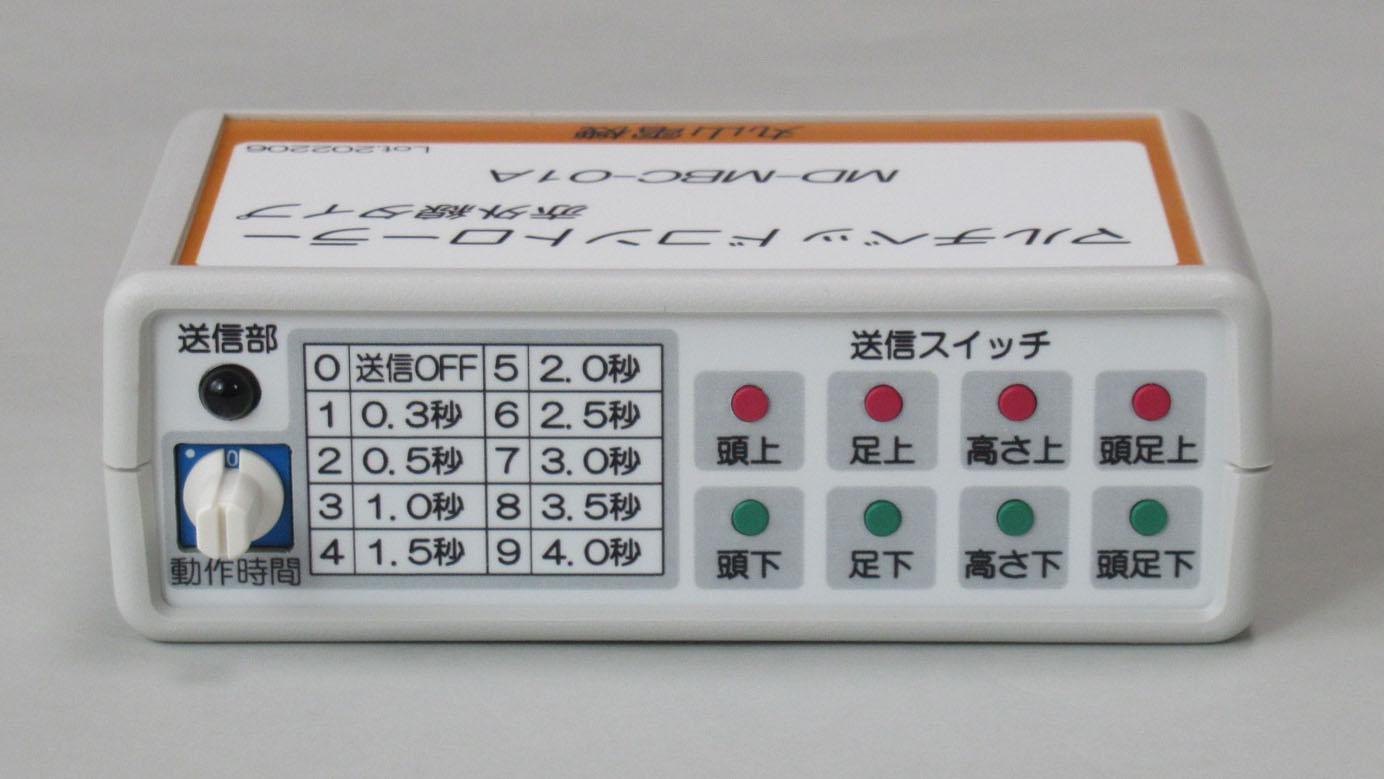

    マルチベッドコントローラー 赤外線タイプ 前後面の画像

    赤外線信号の学習は本体内蔵の赤外線リモコンを使用して行います。

    本体前面のIDスイッチでID(0~9)を選択します。IDを変更することで同じ部屋でも最大10台まで使用できます。

    本体後面の動作時間スイッチでベッド動作時間を選択します。ベッド動作時間は赤外線信号を1回受信したときにベッドが動作する時間です。

    各ベッド動作の送信スイッチを押すと送信部から赤外線信号が送信されます。送信部を赤外線送信機器に近づけて学習させてください。

特長

専用ケーブルでかんたん接続
介護用電動ベッドの機種に合わせたケーブルでベッドのコントロールボックスと接続します。
ベッド側の機器を改造する必要がなく、ベッド標準の手元スイッチもそのまま使用できます。
頭(背)上げ角度制限機能で安心操作
頭の上げすぎによる姿勢崩れを防止するため、任意の角度で頭上げ、頭&足上げ動作を制限できます。制限機能は赤外線信号での操作にのみ働き、手元スイッチでは通常のベッド操作が行えます。
制限したい角度まで頭を上げた状態で本体の設定スイッチを長押しするだけで簡単に制限角度を設定できます。
ベッド動作時間を細かく設定可能
赤外線信号を受信したときのベッド動作時間を8種類(0.3秒~4.0秒)から選択できます。
赤外線送信機器の特性(連続送信機能の有無など)に合わせてベッド動作時間を選択することで快適にベッドを操作できます。

製品写真

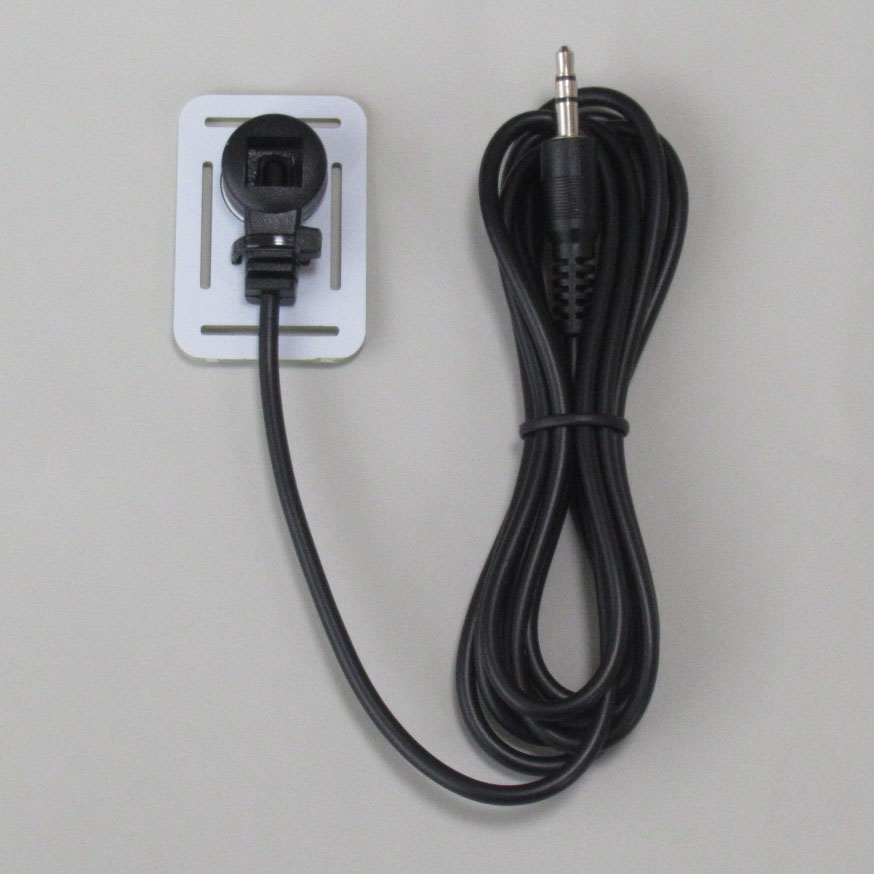

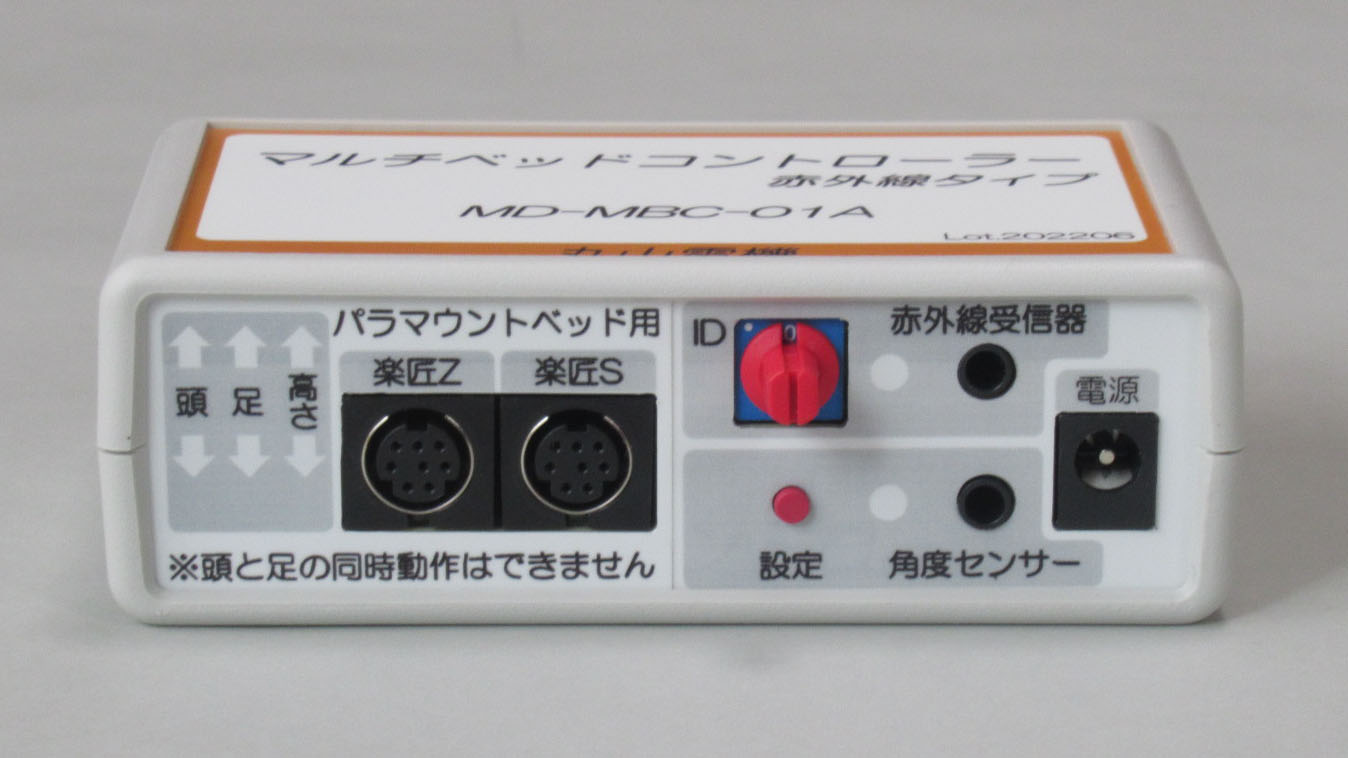

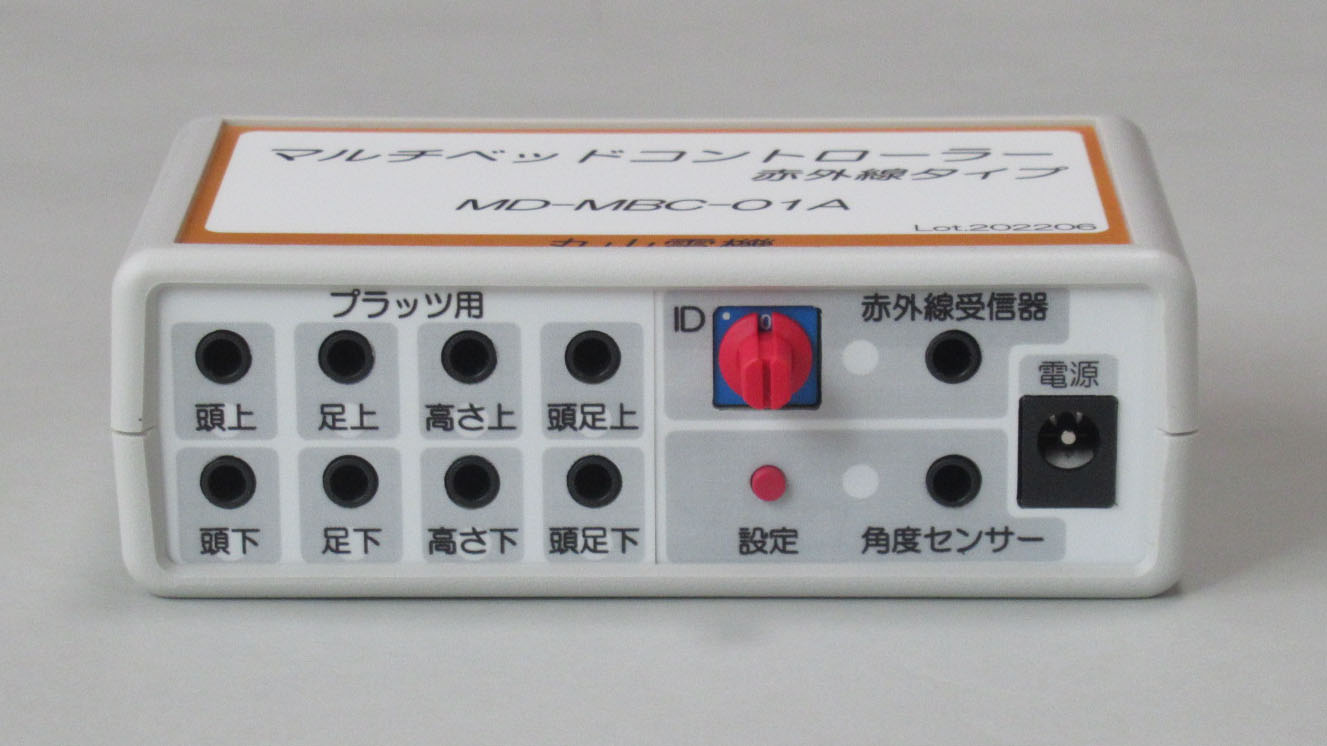

前面(パラマウントベッド用) 前面(プラッツ用) 後面(学習用赤外線リモコン) 赤外線受信器 角度センサー

仕様および価格

製品名
マルチベッドコントローラー 赤外線タイプ
型番
MD-MBC-01A
価格
98,000円(税込107,800円)
構成品

本体、赤外線受信器、角度センサー、ACアダプター、ベッド接続ケーブル、固定用マジックバンド、取扱説明書および保証書
操作方法

本体内蔵の赤外線リモコンの信号を赤外線送信機器(意思伝達装置など)に学習させ、それらの機器から赤外線信号を送信して操作
操作可能なベッド動作

・パラマウントベッド用:6 動作(頭、足、高さの上下)
・プラッツ用:8 動作(頭、足、頭&足、高さの上下)
ベッド動作時間

8 種類(0.3 秒、0.5 秒、1.0 秒、1.5 秒、2.0 秒、2.5 秒、3.0 秒、3.5 秒、4.0 秒)
対応ベッド

・パラマウントベッド用:楽匠プラス、楽匠Z、楽匠S、Q-AURA 等
・プラッツ用:プラッツ製スイッチ接続キットPE07-S1対応のベッド
その他の機能

・頭上げ角度制限機能
・ID 設定機能
寸法



・本体:105×60×35mm
・赤外線受信器:30×44×11mm
・角度センサー:65×50×22mm
※突起部、ケーブル含まず

※商品の外観・仕様・価格は商品改良のために予告なく変更することがありますので、あらかじめご了承下さい。赤外線送信機器、プラッツ製スイッチ接続キットPE07-S1は別途ご用意ください。
