本製品は販売終了いたしました。後継品はこちらのページをご覧ください。

赤外線ベッドコントローラ

型番:MD-IRBC-01

価格:150,000円(税込165,000円)

開発協力:
社会福祉法人横浜市リハビリテーション事業団
横浜市総合リハビリテーションセンター

製品概要

赤外線ベッドコントローラの写真

意思伝達装置でテレビやエアコンと同じように介護用電動ベッドも操作したい…、赤外線ベッドコントローラはそのようなご要望にお応えする製品です。
赤外線ベッドコントローラは、赤外線リモコン信号で制御するリレー接点ユニットです。付属の専用ケーブルを介護用電動ベッドに接続することで「背上げ」「背下げ」「足上げ」「足下げ」「高さ上げ」「高さ下げ」の6つのベッド操作が可能になります。また、任意の角度で背上げを制限できる安全機能を搭載しているので、背上げによる姿勢崩れを防止でき安心してお使いいただけます。赤外線リモコンの学習機能を持つ意思伝達装置、環境制御装置、iRemocon等と組み合わせてお使いください。

使い方

※詳しい使い方・設定方法は取扱説明書をご覧ください。

  • 機器の設置、接続

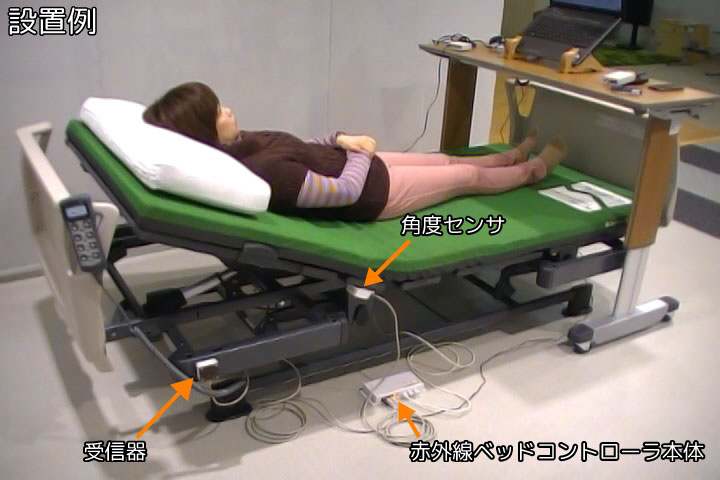

    赤外線ベッドコントローラ設置例の画像

    本製品は、本体、受信器、角度センサから構成されています。
    右の設置例のように、受信器を赤外線信号を受信できる位置に、角度センサを背側ボトムの裏側に固定します。受信器、角度センサと本体をLANケーブルで接続し、本体と介護用電動ベッドを専用ケーブルで接続します。
    ※ベッドの機種により付属する専用ケーブル、接続方法が異なります。

  • 意思伝達装置等の学習、設定

    本製品は、テレビ用リモコンの赤外線信号を受信して動作します。付属のテレビ用リモコンを意思伝達装置等に学習させ介護用電動ベッドを操作してください。複数のメーカー(サンヨー、東芝、日立、ナナオ、ビクター、シャープ、パナソニック)の信号形式に対応しているので、お使いのテレビと別のメーカーを一つ選択して使用することで混信、誤作動を防止できます。また、学習させるリモコンボタンによって、赤外線信号を受信したときにベッドが動作する時間を0.25秒、1秒、2秒から選択できます。

特長

専用ケーブルでかんたん接続
介護用電動ベッドの機種に合わせた専用ケーブルでベッドのコントロールユニットと接続します。
ベッド側の機器を改造する必要がなく、ベッド標準の手元スイッチもそのまま使用できます。
※専用ケーブルはベッドメーカー・機種により異なります。
背上げ角度制限機能で安心操作
背上げによる姿勢崩れを防止するため、任意の角度で背上げ動作を制限できます。
手元スイッチで制限したい角度まで背上げを行い、本体の設定スイッチを長押しするだけで簡単に制限角度を設定できます。制限機能は意思伝達装置等からの操作にのみ働き、手元スイッチでは通常のベッド操作が行えます。
組合わせる機器によって選べる動作時間
赤外線信号を受信したときのベッドの動作時間を0.25秒、1秒、2秒から選択できます。
例えば「背上げ」の場合、付属のテレビ用リモコンの(1)ボタンを押すと0.25秒間、(11)ボタンを押すと1秒間、(→)ボタンを押すと2秒間、背上げ動作を行います。
学習させるリモコンボタンによって動作時間を選択できるので、赤外線信号の連続送信機能がない意思伝達装置等でも介護用電動ベッドを操作することができます。
リレー接点でベッド以外の機器も操作
本体内蔵の10接点のうち、ベッド操作用に使用している6接点(ベッドによっては7接点)以外は汎用の接点出力として使用できます。外部スイッチで操作できる機器等に配線してお使いください。
※汎用接点用のケーブルは付属しません、別途ご用意ください。

仕様および価格

製品名
赤外線ベッドコントローラ
型番
MD-IRBC-01
価格
150,000円(税込165,000円)
構成
本体1個、受信器1個、角度センサ1個
電源
ACアダプタ(出力電圧:DC5V)
消費電力
最大1W
リレー接点数


10接点
※ベッド操作用に6または7接点を使用します。
※残りの接点は汎用接点として使用できます。
接点形式
a接点(無電圧接点)
接点定格負荷
電圧:DC30V 電流:1A
端子台
ねじ式端子台
接点の割当て










接点1 :背上げ
接点2 :背下げ
接点3 :足上げ
接点4 :足下げ
接点5 :高さ上げ
接点6 :高さ下げ
接点7 :汎用接点(ベッドによっては使用不可)
接点8 :汎用接点
接点9 :汎用接点
接点10:汎用接点
※汎用接点用のケーブルは付属しません、別途ご用意ください。
赤外線信号



下記メーカーのテレビ用リモコンの赤外線信号
(サンヨー、東芝、日立、ナナオ、ビクター、シャープ、パナソニック)
※混信、誤作動を避けるため、お使いのテレビと別のメーカーを1社選択して使用します。
操作方法


付属のテレビ用リモコンを意思伝達装置等に学習させて操作
※学習させるリモコンボタンによって各接点の動作時間を0.25秒、1秒、2秒から選択できます。
電動ベッドとの接続

介護用電動ベッド機種別専用ケーブルで接続
※お使いのベッドに合わせた専用ケーブル(1機種分)が付属します。
対応ベッド

パラマウントベッド楽匠S、楽匠Z、Q-AURA
※その他のベッドについてはお問い合わせください。
安全機能
角度センサによる背上げ角度制限機能
外形寸法


本体:190×86×35mm
受信器:50×50×25mm
角度センサ:70×50×27mm
